Field of View Calculator для инфракрасных радиометров из инструментов Apogee

Одним из наиболее важных этапов использования инфракрасного радиометра из Apogee Instruments является определение точного поля зрения датчика во время установки. Крайняя геометрия (расстояние от поверхности цели, угол ориентации относительно поверхности цели) определяется по желаемой площади поверхности, которая должна быть измерена. Поле зрения простирается непрерывным от датчика до целевой поверхности. Датчики должны быть тщательно установлены, чтобы просмотреть желаемую цель и избегать включения нежелательных поверхностей/объектов в поле зрения, тем самым усредняя нежелательные температуры с целевой температурой.

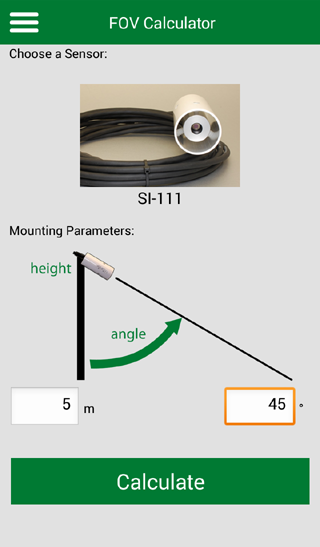

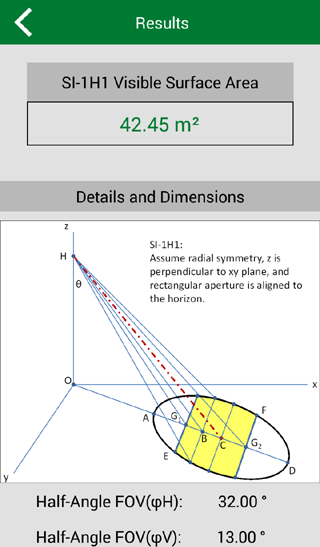

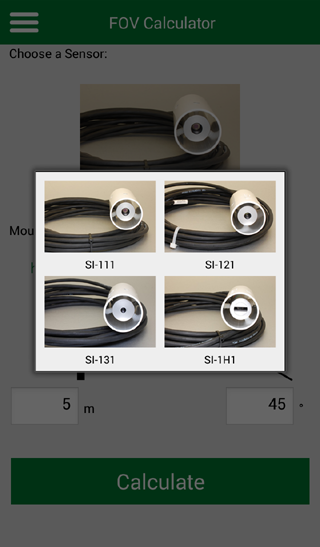

Калькулятор FOV делает этот процесс простым. Чтобы использовать калькулятор, просто введите высоту вида IRR (H), угол просмотра (θ, относительно View Nadir = 0 °), выберите модель датчика, а затем нажмите Рассчитайте.

Общая информация: все объекты с температурой выше абсолютного нулевого электромагнитного излучения. Длина волны и интенсивность излученного излучения связаны с температурой объекта. Земные поверхности (например, почва, навесы растений, вода, снег) излучают излучение в средней инфракрасной части электромагнитного спектра (приблизительно 4-50 мкм).

Инфракрасные радиометры - это датчики, которые измеряют инфракрасное излучение, которое используется для определения температуры поверхности без касания поверхности (при использовании датчиков, которые должны находиться в контакте с поверхностью, может быть трудно поддерживать тепловое равновесие без изменения температуры поверхности). Инфракрасные радиометры часто называют инфракрасными термометрами, потому что температура является желаемой величиной, даже если датчики обнаруживают излучение.

Типичные применения инфракрасных радиометров включают измерение температуры навеса растения для использования в оценке состояния воды растений, измерение температуры поверхности дорожного движения для определения условий обледенения и поверхности земной (почва, растительность, вода, снег) измерение температуры в исследованиях энергетического баланса.

Инфракрасные радиометры серии SI Apogee Instruments состоят из комопийного детектора, германия фильтра, точного термистора (для измерения температуры детектора) и схемы обработки сигналов, установленных в анодированном алюминиевом корпусе, и кабеля для подключения датчика к устройству измерения. Все радиометры также поставляются с радиационным экраном, предназначенным для минимизации поглощенного солнечного излучения, но все же позволяя естественной вентиляции. Радиационный экранинг изолирует радиометр от быстрых изменений температуры и сохраняет температуру радиометра ближе к температуре цели.

Датчики имеют твердый горшок без внутреннего воздушного пространства и предназначены для непрерывного измерения температуры наземных поверхностей в внутренней и наружной среде. Датчики серии Si-100 Выводятся аналоговое напряжение, которое прямо пропорционально инфракрасному радиационному балансу цели (поверхность или объект, на который указывает датчик), и детектор, где баланс радиации между мишенью и детектором связан с разностью температуры между ними.

Для получения дополнительной информации посетите http://www.apogeeinstruments.com/infraredradiometer/
